ソリューション製品
昨今の市場 競争激化にともない、組込み機器開発においては製品企画・立案から迅速な具現 化が要求されてきています。
反面、製品開発前工程の原理試作やコンセプト立証（Proof of Concept）フェーズにおいてはそのプロジェクト予算とコストも限られています。
高精細ビデオシステムのプロトタイピングを低コスト・低リスク・短工期で行うために必要な各種コンポーネント(IPコア、ソフトウェアライブラリ、外部拡 張ボード）を用意しました。
・リファレンスデザイン キット

  　CVAPP

　　　準備中


・IPコア・サブシステム（egCoreシリーズ）

高精細ビデオシステム構築に必要な基本機能ハードブロックを統括的・包括的に提供し、導入初期コスト以外のロイヤルティもなく大変使いやすいです。
また、お得意様との実プロジェクトでのコラボ、長期にわたる利用実績・ユーザーからの要件フィードバックを反映・日々改良をしています。
ザイリンクス社ZYNQ＆７シリーズFPGAデバイスに対応しています。

・特長
　–Vivado ＩＰインテグレータ完全対応・迅速なハードウェア構築が可能
　–直観的で簡単なソフトウェアＡＰＩによるアプリケーション構築が可能
　–独自のバス拡張アーキテクチャによりＡＸＩシステムの性能最大化

  　egVDC

さ まざまな解像度にソフトウェアレジスタの設定で対応可 能な汎用ディスプレイコントローラです。（１クロックあたり最大128bitデータ幅ー I/F使用で4K2Kに対応可能）
ソフトウェアAPIも単純・直感的で最小限のパラメータ設定・ライブラリ関数呼び出しで動作させることができます。
マスター・スレーブ機能により複数フレーム構成も簡単です。（FullHDｘ４構成、３G-SDI I/F使用で４K2K出力に対応可能　独立したフレーム構成も可能）
また、外部同期信号での動作や"Frame-Sync"入力による連続複数フレームの読み出し順序制御（最大２５６面）も可能です。


  　egIGC

　　　準備中

  　egBDX
　



  　egSATA

　　　準備中


・プロトタイプ拡張ボード

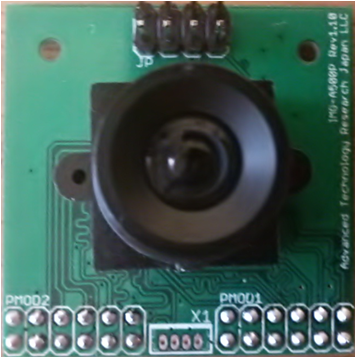

  　IMG-A500P 好評販売中！
APTINAイメージャ MT9P031を使用した小型イメージャモジュールです。
PMODコネクタによりAVNET社製、DIGILENT社製FPGAボードに直接接続して使用することができます。
原理試作や研究開発用途に最適です。

    製品概要 　　　　　pdf
    サポート規約　　　 pdf
    セットアップガイド pdf
    サン プルデザイン（購入サポート登録された方のみ利用可能）
 IMG-A500P


  　3C-BASE　好評販売中！
FMC(HPC) コネクタ経由でギガビットトランシーバ信号（RX,TX）8レーンとSelectIO信号24本（差動12ペア）を引き出します。
ギガビットトランシーバ信号4レーン（DP0-7）とSelectIO信号24本（差動12ペア）はSAMTEC Qstripコネクタ（QSE-28DP）に接続されており、ユーザが自由に使用する
ことができます。
残りのギガビットトランシーバ信号4レーン（DP4-7）はSATAコネクタからSATAメディア（SSD,HDD等）に接続することができます。
また、SATAクロスケーブルを使用することにより、ボード
対向接続で全二重のデータ転送を行うこともできます。
（６．25Gbpsx4=25Gbpsで動作実績あり）
オンボード搭載のLVDSクロック発振器がギガビットトランシーババンクに接続されておりリファレンスクロックとして使用することができます。
ボード間データ転送（６Gpbsx4）およびSATAメディア読み書きサンプルデザイン（egBDX, egSATA IPコア評価版）付
基板サイズ　横６９ｍmx縦50mm

 3C-BASE
部品面（表）

はんだ面（裏）



  　3C-SDI　好評販売中！
SDIビデオ出 力をするための3C-BASEのオプションコネクタ拡張アダプタボードです。
SD/HDI-SDIの他、３G-SDI（2.97Gbps）にも対応しており、４チャンネル使用で４K2K@60fps出力が可能です。（デフォルトは ３G-SDI）
SDIドライバ内蔵BNCコネクタを採用することにより小型で設定の簡素化を実現しました。（コントローラ回路はFPGA内に実装）
オンボード搭載のLVDSクロック発振器がギガビットトランシーババンクに接続されておりリファレンスクロックとして使用することができます。
4K2K出力サンプルデザイン（egVDC IPコア評価版）付
基板サイズ　横６９ｍmx縦30mm

 3C-BASE_sol

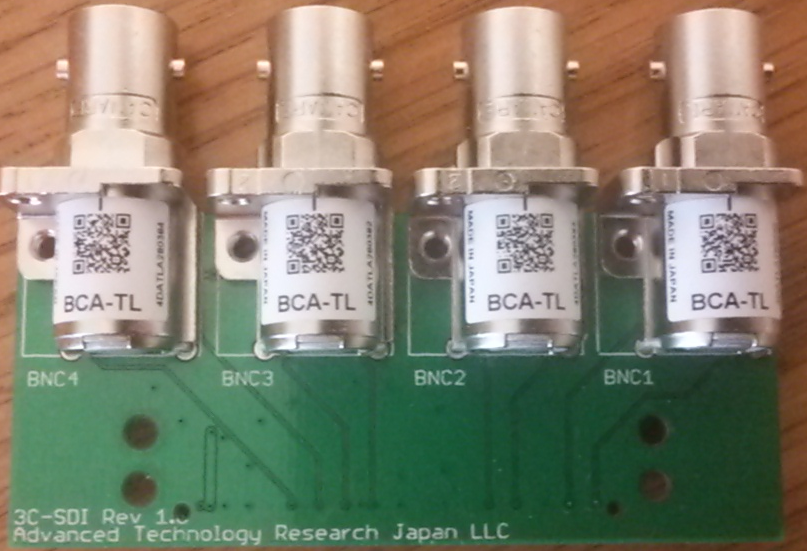

部品面（表）

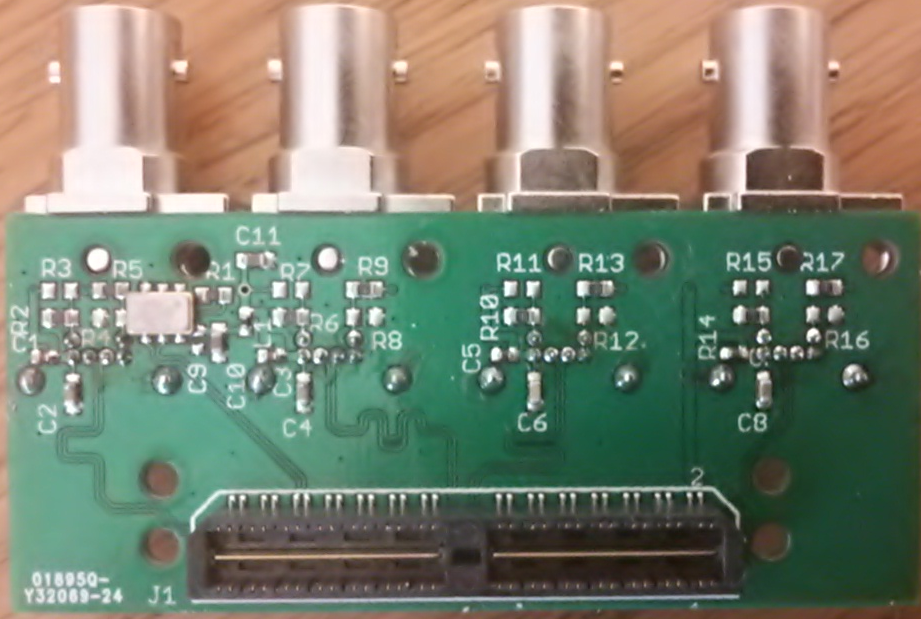

3C-SDI
はんだ面（裏）



  　3C-DP　好評販売中！
DisplayPort モニタ出力をするための3C-BASEのオプションコネクタ拡張アダプタボードです。
1.2a（5.4Gbpsx4）規格に対応しており、４K2K@60fps出力が可能です。（コントローラ回路はFPGA内に実装）
オンボード搭載のLVDSクロック発振器がギガビットトランシーババンクに接続されておりリファレンスクロックとして使用することができます。
4K2K出力サンプルデザイン（egVDC IPコア評価版）付
基板サイズ　横50ｍmx縦30mm
3C-DP

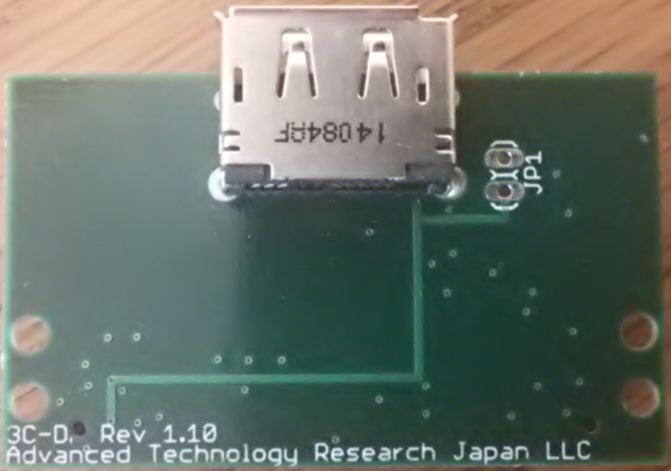

部品面（表）
3C-DP
半田面（裏）

  　3C-PMOD　好評販売中！
3C-BASE のSAMTEC Qstripコネクタ（QSE-28DP）からSelectIO信号24本（差動12ペア）をPMODコネクタ（2x6ピンヘッダ）ｘ３に変換するための オプションコネクタ拡張アダプタボードです。
IMG-A500PイメージャモジュールをPMODコネクタのないFMCベースFPGAボードに接続できます。

基板サイズ　横50ｍmx縦25mm




記 載の会社名・商品名は各社の商標または登録商標です。

※注）弊社製品は試作や研究開発用途目的での治具としての使用を想定しており、各種コンプライアンステストや耐久性テストを行っておりません。そのため最終製品へ適用された 場合に生じたトラブルによるいっさい（１次的、２次的）の損害は補償いたしませんのでご了承ください。

初期不良（納品から２週間以内）のみ現品交換対応させていたただきます。
購入のご相談・お見積りはアヴネット株式会社へ どうぞ。
製品仕様や技術的問い合わせは弊社ま で。
